Мобильный автомобилеразгрузчик через задний борт

Мобильный автомобилеразгрузчик с задним типом выгрузки предназначен для работы с грузами массой от 40 до 120 тонн. Длина оборудования составляет 16–22 м, ширина — 3 м, общая высота — 4,5 м.

Управление и электроника

Разгрузчик оснащён современной ПЛК-системой управления, собранной из комплектующих ведущих мировых брендов (Siemens, Schneider, Weidmuller и др.). На пульте отображаются ключевые параметры работы: статус механизмов, уровень смазки, поток масла, а также предупреждения о перепадах напряжения. Передача управления осуществляется через кабель, без использования гидравлических шлангов между платформой и дистанционным пультом.

Гидросистема и силовые компоненты

В гидравлическую систему может устанавливаться устройство нагрева или охлаждения масла в зависимости от климатических условий. При отсутствии питания предусмотрен механический аварийный спуск.
Основной электродвигатель мощностью 45 кВт (3×380 В, В5) и два вспомогательных мотора по 4 кВт приводят систему удержания колёс. Гидросистема выполнена на компонентах BOSCH-REXROTH, использует шестерёнчатый насосный агрегат, установленный под платформой.

Ходовая часть и конструкция

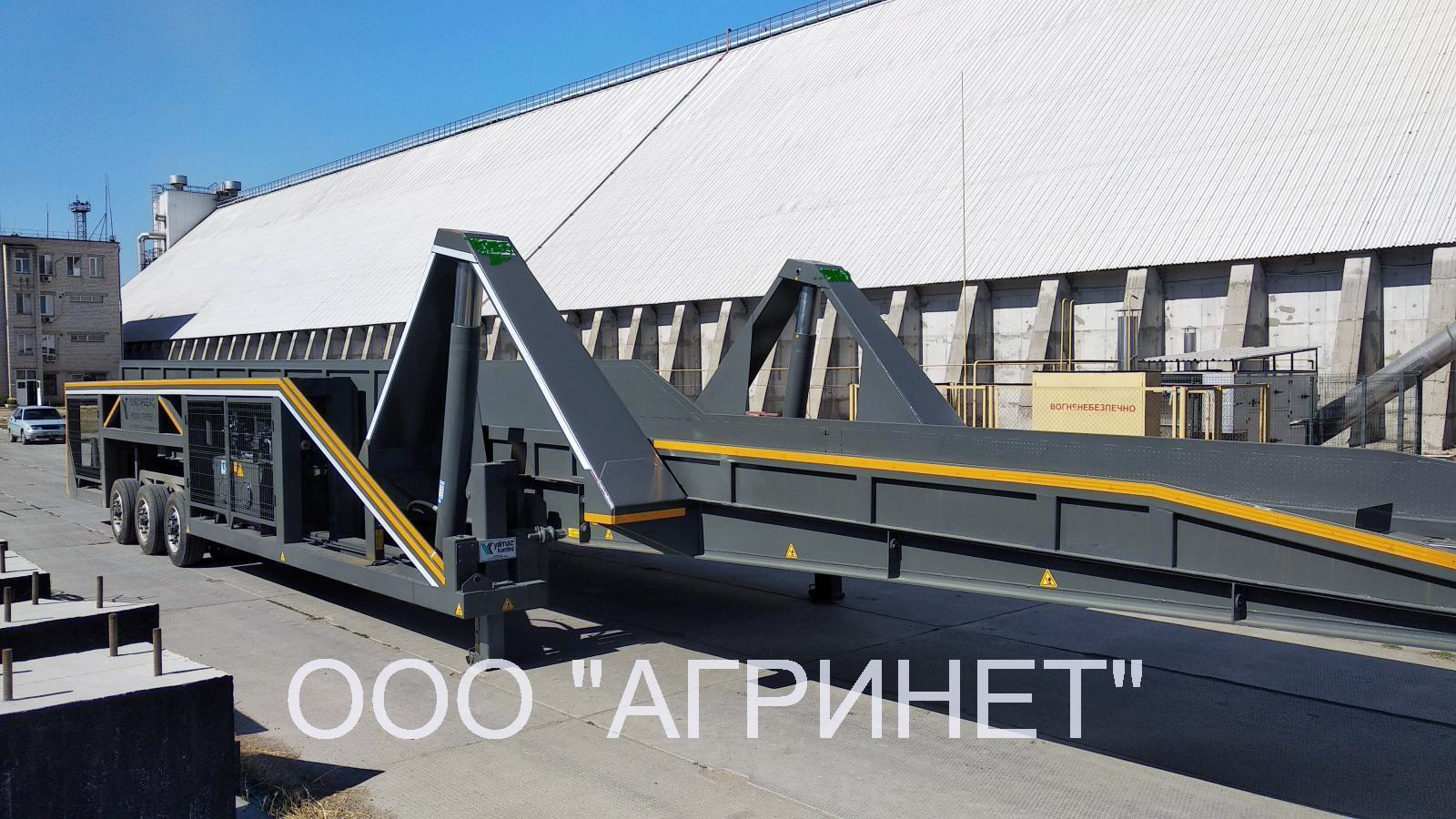

Разгрузчик имеет буксирную проушину в передней части и 12 колёс (6 с каждой стороны, размер 275×70, обод 22.5). Перемещение осуществляется за счёт гидроцилиндров. Все клапаны европейского производства с 24-вольтовой катушкой. В качестве масла используется Shell Tellus 46 или аналог.
Конструкция выполняется на прочной раме: нижняя — из профиля 200×200, верхняя — из усиленного IPE500 100×200. Задняя ось имеет вал диаметром 95 мм из стали CK45; сменные втулки из высокопрочного чугуна подлежат смазке.

Безопасность и эксплуатация

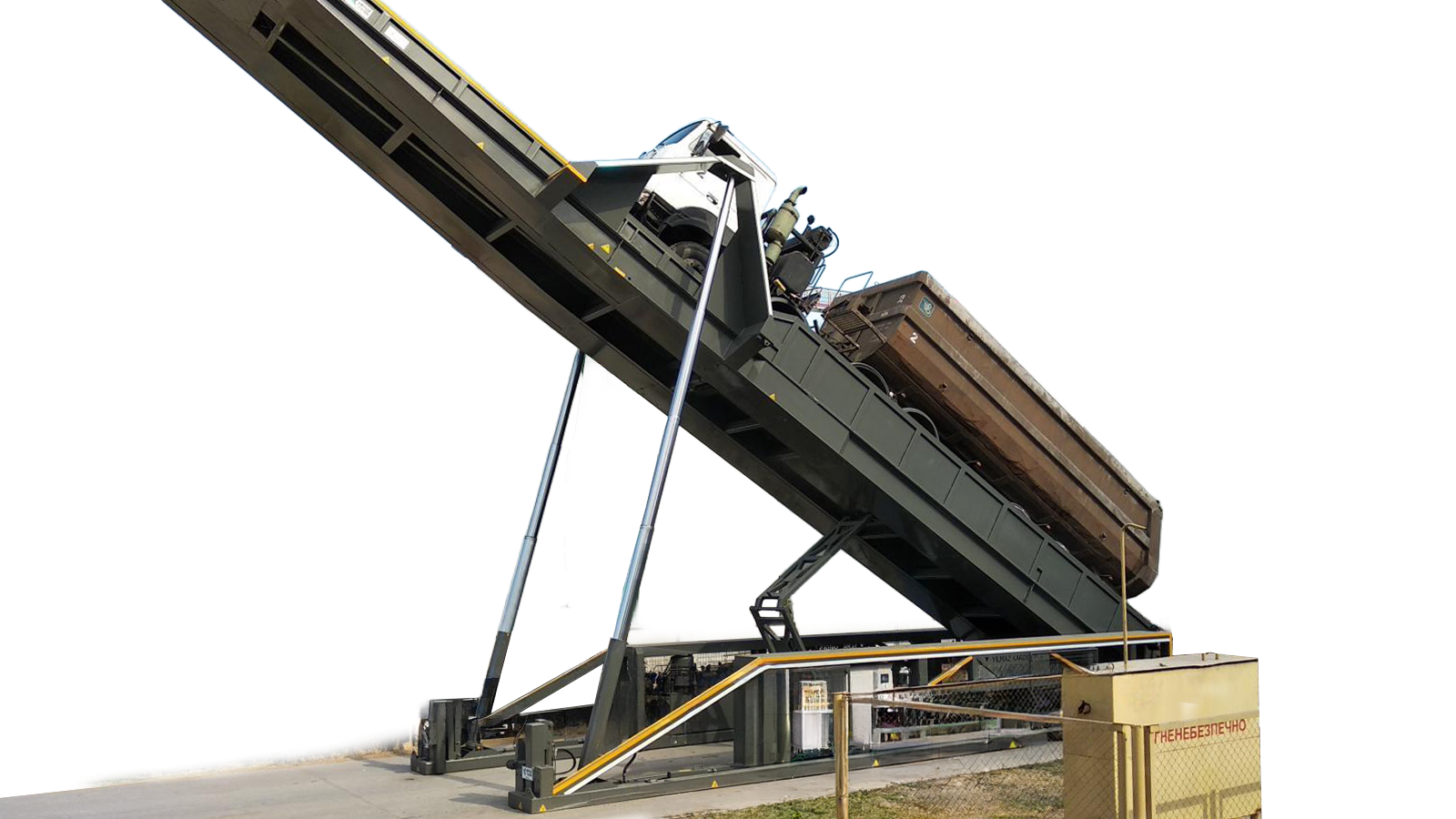

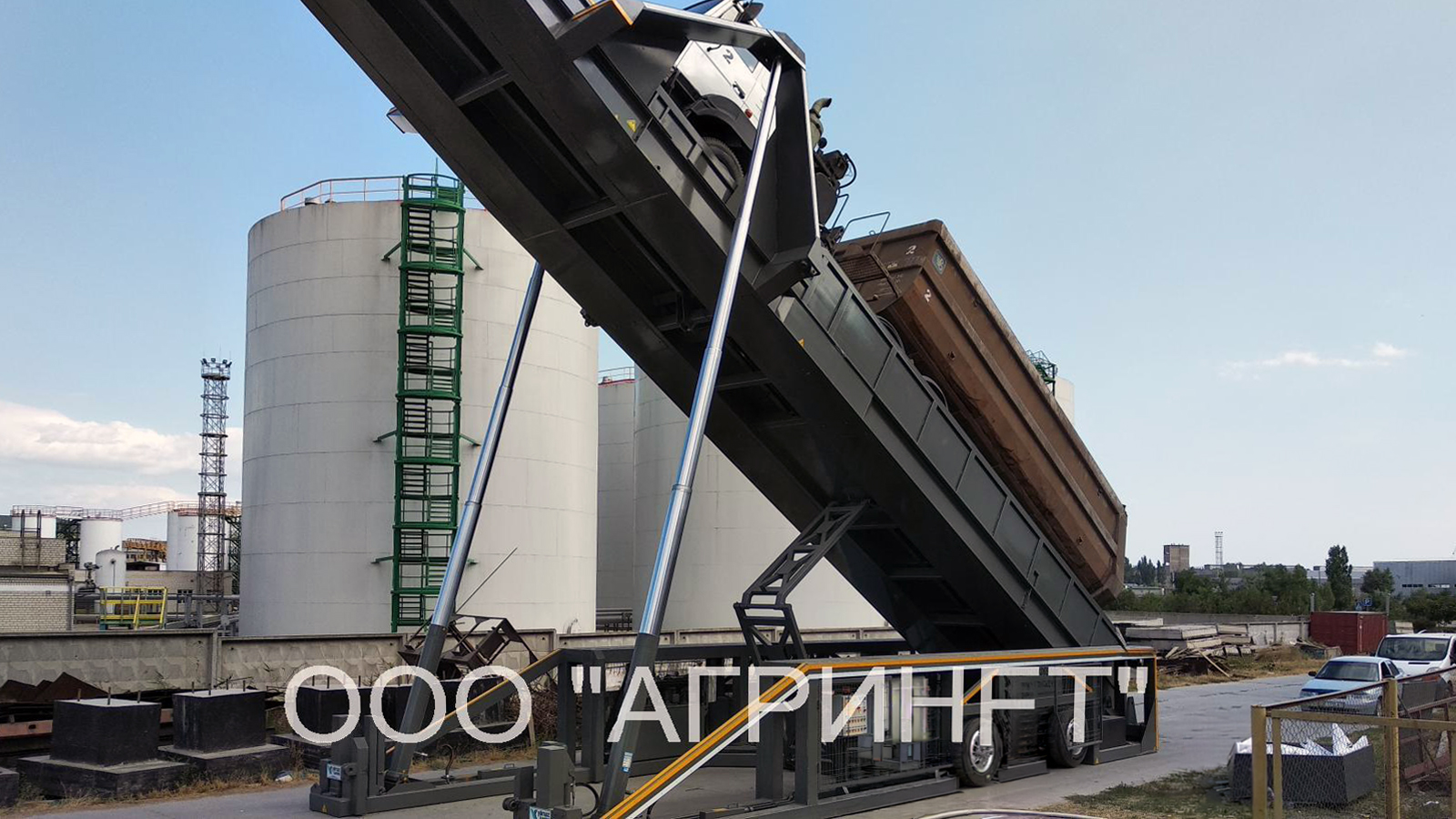

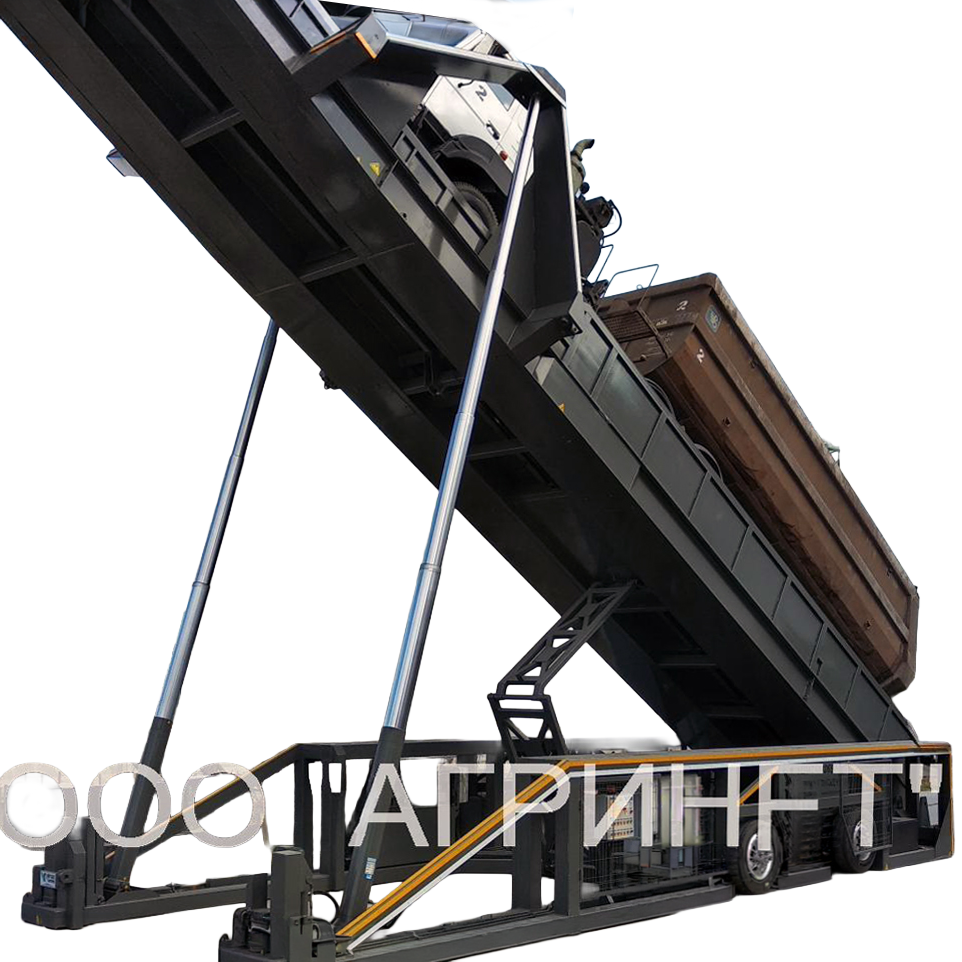

Угол выгрузки регулируется (до 38°). Нагрузка на платформу — до 5 кН/м². Электрические кабели имеют защиту IP54.

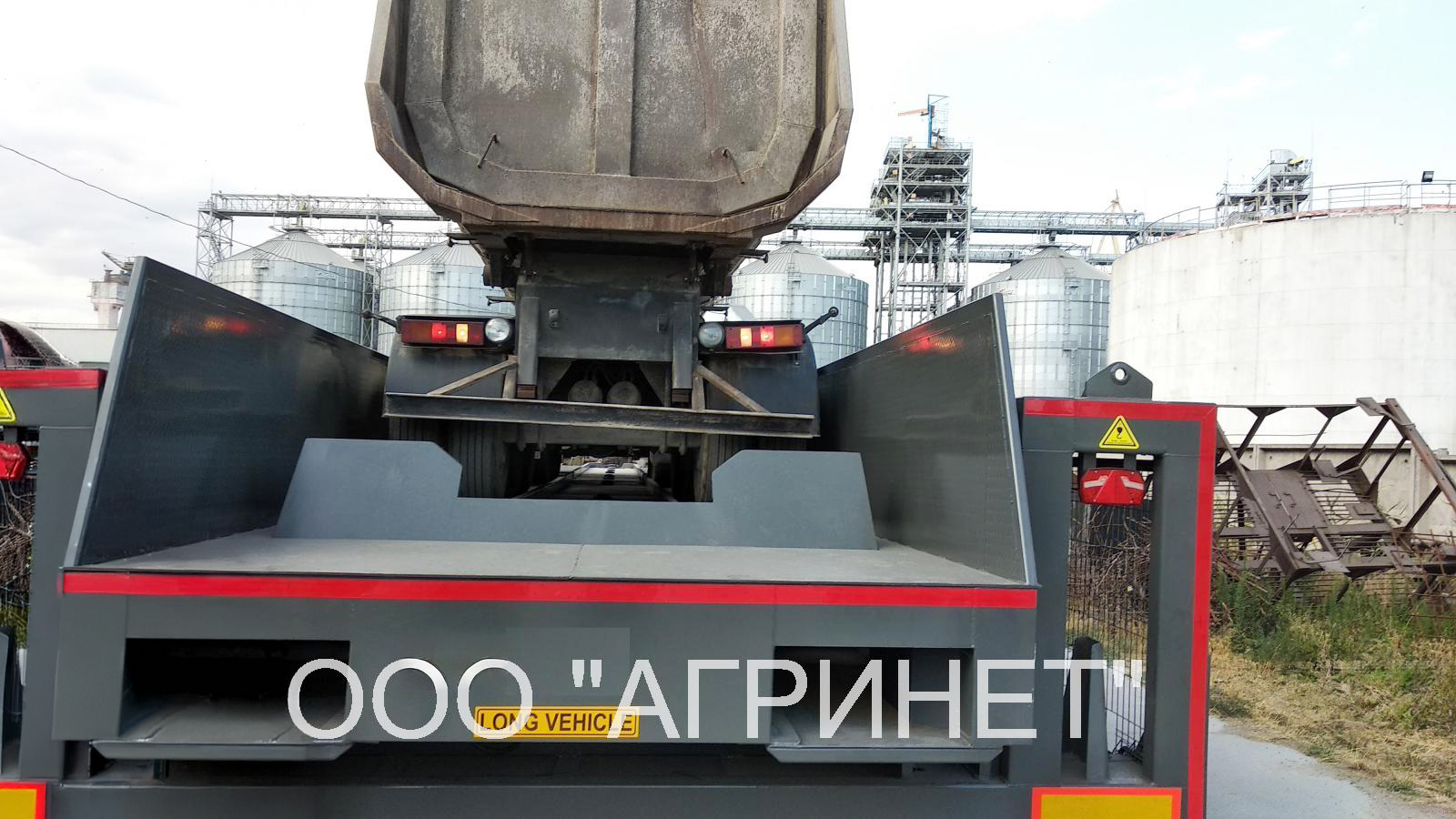

Для безопасного размещения транспорта предусмотрены два гидравлических упора для колёс — один для тягача и один для прицепа; их положение контролируется системой безопасности. Спереди установлены три страховочных кольца для предотвращения падения автомобиля.
Платформа покрыта эпоксидным грунтом и краской, что защищает её от коррозии. Толщина верхнего листа составляет 8 мм. Для подключения требуется подвести питание 3×380 В на расстояние около 3 м от точки установки.
